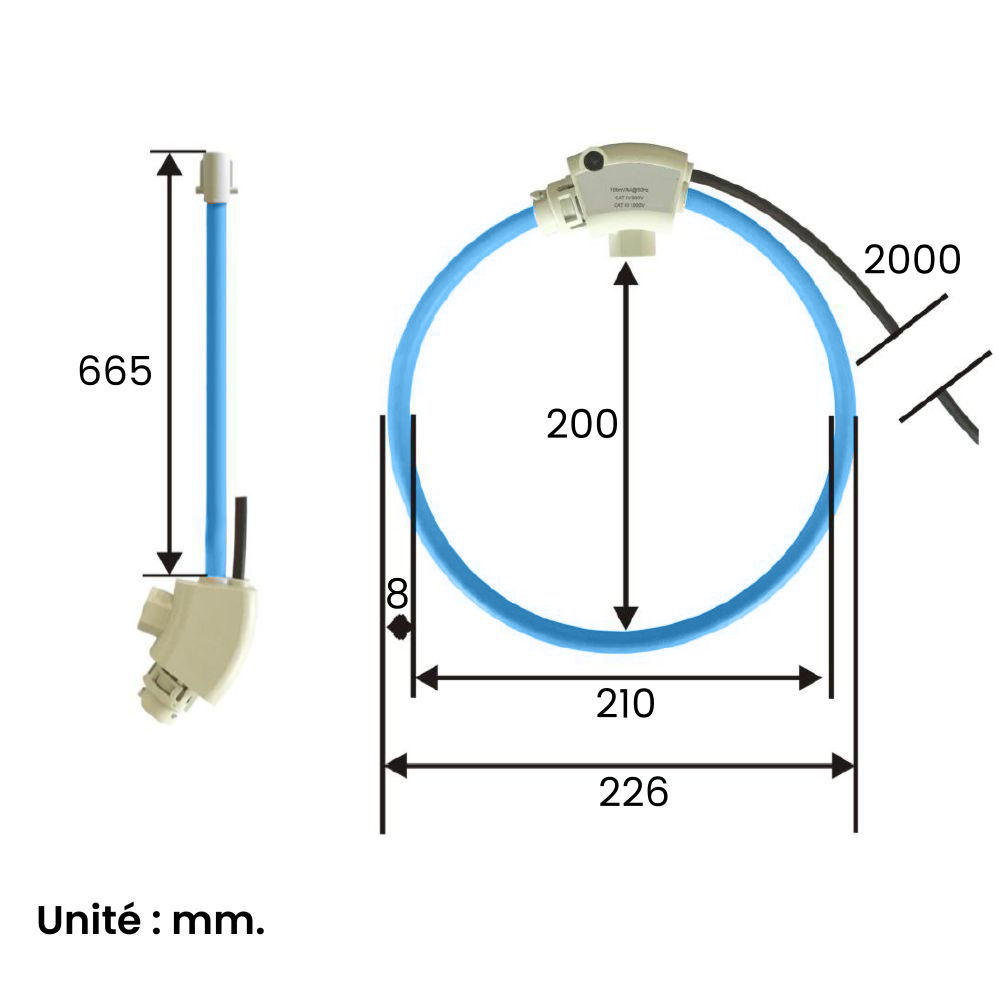

MTCR-200-6000

Intégration :

Grâce à leur noyau ouvrant, l’installation des capteurs de courant est possible sans déconnexion des câbles de puissance.

Leur souplesse permet une installation facile dans un espace exigu ou difficile d’accès.

Version MVV disponible avec signal de sortie 333mV compatible avec la plupart des compteurs et onduleurs photovoltaïques.


Sécurité :

Sortie mV donc sans échauffement ni risque de sur-intensité.

Transducteurs MTCR-C :

Les convertisseurs transforment le signal des boucles mV en 0-1A ou 0-5A, afin d’utiliser les boucles Rogowski avec un compteur ou une centrale à entrée 1A ou 5A.

Centrales et compteurs pour boucles Rogowski :

Lettel propose des instruments de mesure à associer directement avec les boucles de courant Rogowski :
– MCX4-34V : compteur triphasé à fixation modulaire
– MAE-96V : centrales de mesure à encastrer sur panneau.

Les tores de mesure Rogowski peuvent se raccorder : :

– Directement sur les compteurs électriques modulaires MCX4-34V ou sur les centrales de mesure encastrable MAE-96V

– Sur n’importe quel compteur ou centrale à entrée 1A grâce au convertisseur MTCR-C-x-1

– Sur n’importe quel compteur ou centrale à entrée 5A grâce au convertisseur MTCR-C-x-5

Les accessoires de fixation facilitent le montage et garantissent une classe de précision optimale : :

– Montage sur câble : MTCR-S3

– Sur barre conductrice ou câble : MTCR-SV

– Avec cordon de prise de tension : MTCR-CU

MTCR-S3 :

Support de fixation triaxial permettant de fixer la boucle Rogowski sur un conducteur rond de type câble.

MTCR-CU :

Support de fixation permettant de fixer la boucle Rogowski sur une barre conductrice.

MTCR-SV :

Cordon de prise de tension à associer au support de fixation MTCR-CU.

Standards applicables :

EN61010-1:2010 +A1:2019, EN/IEC61010-2-032:2021 +A11:2021, EN/IEC61326-1:2021.

Conformités :

CE, RoHS, REACh.
